Топки
В отопительно-производственных твердотопливных котельных в зависимости от рода сжигаемого топлива и мощности котлов применяют топки различного вида и конфигурации.
Слоевые топки для сжигания угля крайне разнообразны и подразделяются по следующим признакам:
1. по способу подачи топлива и характеру обслуживания:
- ручные топки;
- полумеханические топки;
- механические топки;
2. по размещению и состоянию слоя:
- топки с неподвижным слоем;
- топки со слоем топлива, перемещающимся по неподвижной решетке;
- топки со слоем топлива перемещающимся совместно с колосниковой решеткой;
3. по компоновке с котлами:
- внешние топки - размещаемые вне пределов основных поверхностей нагрева;
- внутренние топки - размещаемые внутри жаровых труб жаротрубных котлов или между топочными панелями гладкотрубных котлов;
Ручные топки
Топки с ручным обслуживанием применяются с паровыми котлами паропроизводительностью до 2,5 т/ч и водогрейными котлами теплопроизводительностью 2,5 МВт.
Ручные топки различают по используемому материалу - чугунные колосниковые решетки и стальные радиальные воздухораспределительные решетки.
Ручные колосниковые решетки составляют из неподвижных колосников устанавливаемых на уступы котла и опорные балки. Через отверстия в колосниках поступает воздух, нагнетаемый вентилятором поддува. Прогоревшее топливо, шлак и зола проваливаются в эти же отверстия и вручную выгребаются из зольного короба.
Стальные радиальные воздухораспределительные решетки выполняются из водоохлаждаемых труб, врезанных в гидравлическую систему котла, между трубами ввариваются стальные пластины с отверстиями, в которые под напором подается воздух. Провал в таких топках, ввиду малого размера отверстий не происходит. Такие топки ввиду отсутствия провала и интенсивной подачи топлива позволяют достигнуть минимального механического и химического недожега топлива.
Топки ТШПМ с шурующей планкой предназначены для сжигания бурых (включая угли повышенной влажности) и неспекающихся каменных углей. Принцип работы топок ТШПМ с шурующей планкой заключается в том, что топливо из питательного бункера при помощи секторного затвора поступает на глухую плиту передней части топки по всей ее ширине. Топливо по неподвижной колосниковой решетке распределяется шурующей планкой. Шурующая планка при движении вперед захватывает топливо из бункера и перемещает по решетке, а при движении назад увлекает за собой лишь незначительное количество топлива, осуществляя в основном его шуровку. Топки ТШПМ относятся к полумеханическим, поскольку при их работе некоторые операции (подброска топлива на решетку для уничтожения очагов кратерного горения, частично шлакозолоудаление) выполняются вручную.
Топки механические с ленточной цепной решеткой прямого хода ТЛПх предназначены для сжигания каменных и бурых углей в паровых и водогрейных котлах КВм мощностью до 4 МВт, а также промышленных печах. В топках за счет движения колосникового полотна происходит непрерывная подача топлива из угольного ящика в топочную камеру и удаление шлака. Топки ТЛПХ отличаются верхним зажиганием, горение происходит в толстом слое топлива. Механические топки с ленточной колосниковой решеткой прямого хода ТЛПХ состоят из угольного ящика, рамы с приводом и ведущим и ведомым валами, передвигающими ленточное колосниковое полотно. Топливо подается транспортером углеподачи, через угольный ящик самотеком поступает на решетку, где сжигается в слое 100-200 мм. Определенная толщина слоя топлива на колосниковой решетке поддерживается при помощи регулятора слоя в угольном ящике и производится вручную посредством маховиков через червячные передачи. Зола и шлак сбрасывается в канал золошлакоудаления при повороте колосникового полотна на валу.
Топки механические ТЧЗМ предназначены для сжигания твердого топлива в паровых котлах паропроизводительностью до 25 т/ч, водогрейных котлах КВм теплопроизводительностью до 3,5 МВт, могут применяться в промышленных печах. Особенностью топок является совмещение механического, как основного, и пневматического заброса топлива, позволяющего оптимизировать горение пылевых фракций в топочном объеме. Конструкция топки позволяет автоматизировать процесс горения. Заброс топлива на колосниковое полотно производится забрасывателями. В топках ТЧЗМ применяется колосниковое полотно чешуйчатого типа. Оно состоит из стальных ведущих цепей, в которых закреплены держатели колосников. Колосники вставляются в держатели таким образом, что с целью очистки от шлака поворачиваются при движении полотна вокруг ведущей звездочки. Горение топлива происходит на движущемся полотне. Зола и шлак сбрасывается в канал золошлакоудаления при повороте колосникового полотна на валу.
Механические топки ТЛЗМ предназначены для установки к паровым котлам до 10 т/ч и к небольшим водогрейным котлам КВм до 6 МВт. Топливом для топок ТЛЗМ служат грохоченые и рядовые бурые и каменные угли. Топки ТЛЗМ работают по принципу непрерывного заброса топлива на горящий слой, что в сочетании с обратным движением цепной ленточной решетки обеспечивает нижнее зажигание по всей площади колосникового полотна и стабильное горение. Особенностью топок ТЛЗМ является совмещение механического, как основного, и пневматического заброса топлива, позволяющего оптимизировать горение пылевых фракций в топочном объеме. Конструкция топок ТЛЗМ позволяет автоматизировать процесс горения. В топках ТЛЗМ применяется колосниковое полотно ленточного типа. Оно собирается из пяти типов колосников-звеньев, соединенных поперечными штырями. Заброс топлива производится забрасывателями ЗП. Зола и шлак сбрасывается в канал золошлакоудаления при повороте колосникового полотна на валу.
К полумеханическим топкам относятся топки, в которых механизируются лишь отдельные операции, составляющие топочный процесс. Например, механизируется или подача топлива на колосниковую решетку, или шлакозолоудаление.

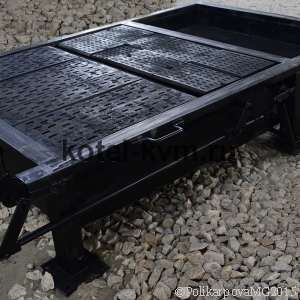

Топки ЗП-РПК (ПМЗ-РПК) - наиболее распространенные полумеханические топки. Топливо по неподвижной колосниковой решетке разбрасывается с помощью вращающихся лопастей забрасывателя. Ротор забрасывателя приводится в движение электродвигателем. Число забрасывателей зависит от ширины топок. Рекомендуемая ширина обслуживания для одного забрасывателя - не более 1000 м. В топках полностью механизирован лишь заброс топлива на колосниковую решетку, шуровку же слоя, а также шлакозолоудаление выполняют ручным способом. Нагрузка топок регулируется изменением подачи топлива питателем, а также изменением количества подаваемого воздуха. Колосниковую решетку набирают из поворотных колосников.
Купить топки
Котельный завод "Энергоресурс" производит и реализует топки различных моделей. Купить топки можно сделав заявку на сайте котельного завода он-лайн или позвонить по телефону 8-913-255-07-44. Транспортирование топок и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Менеджеры отдела сбыта дают консультацию по всем вопросам подбора оборудования и рассчитывают стоимость доставки до вашего региона.
