Колосник Т 220.13.001
Колосник Т 220.13.001

Колосник Т 220.13.001 (00.1603.038) устанавливается в механические топки ТЧЗМ с движущимся колосниковым полотном чешуйчатого типа, применяется с котлами КЕ, КВТС.

208q
Колосник 6.30.26
Колосник 6.30.26

Колосник 6.30.26 (00.1603.056) узкий устанавливается в механические топки ТЧЗМ с движущимся колосниковым полотном чешуйчатого типа, применяется с котлами КЕ, КВТС.

208q
Колосник шлакосниматель Т 22.00.007 А
Колосник шлакосниматель Т 22.00.007 А

Колосник (шлакосниматель) 00.1602.010 (Т 22.00.007 А) устанавливается в механические топки с движущимся ленточным колосниковым полотном, применяется с котлами КВр, КЕ, ДКВр.

845q
Звездочка Т 9.02.002
Звездочка Т 9.02.002

Звездочка Т 9.02.002 (00.5701.015) устанавливается в механические топки ТЛЗМ.

15600q
Цепь Т 247.02.010 топки ТЧЗМ
Цепь Т 247.02.010 топки ТЧЗМ

Цепь Т 247.02.010 (00.9496.013-03) устанавливается в механические топки ТЧЗМ.

139000q
Цепь Т 246.02.010 топки ТЧЗМ
Цепь Т 246.02.010 топки ТЧЗМ

Цепь Т 246.02.010 (00.9496.013-02) устанавливается в механические топки ТЧЗМ.

115000q
Цепь Т 244.02.010 топки ТЧЗМ
Цепь Т 244.02.010 топки ТЧЗМ

Цепь Т 244.02.010 (00.9496.013-01) устанавливается в механические топки ТЧЗМ.

76000q
Цепь Т 220.06.010 топки ТЧЗМ
Цепь Т 220.06.010 топки ТЧЗМ

Цепь Т 220.06.010 (00.9496.013) устанавливается в механические топки ТЧЗМ.

102000q
Уплотнение среднее Т 15.01.003
Уплотнение среднее Т 15.01.003

Уплотнение среднее Т 15.01.003 (00.1629.015) устанавливается в механические топки ТЧЗМ.

3800q
Уплотнение правое Т 15.01.001
Уплотнение правое Т 15.01.001

Уплотнение правое Т 15.01.001 (00.1629.017) устанавливается в механические топки ТЧЗМ.

1300q
Уплотнение левое Т 15.01.002
Уплотнение левое Т 15.01.002

Уплотнение левое Т 15.01.002 (00.1629.016) устанавливается в механические топки ТЧЗМ.

1300q
Уплотнение заднее правое Т 22.01.002
Уплотнение заднее правое Т 22.01.002

Уплотнение заднее правое Т 22.01.002 (00.1629.013)

1300q
Уплотнение заднее левое Т 22.01.001
Уплотнение заднее левое Т 22.01.001

Уплотнение заднее левое Т 22.01.001 (00.1629.014).

1300q
Держатель правый Т 220.13.003
Держатель правый Т 220.13.003

Держатель правый Т 220.13.003 (5 отверстий) (00.7003.005).

247q
Держатель левый Т 220.13.002
Держатель левый Т 220.13.002

Держатель левый Т 220.13.002 (5 отверстий) (00.7003.004).

247q
Держатель средний Т 220.13.004
Держатель средний Т 220.13.004

Держатель средний Т 220.13.004 (5 отверстий) (00.7003.006).

234q

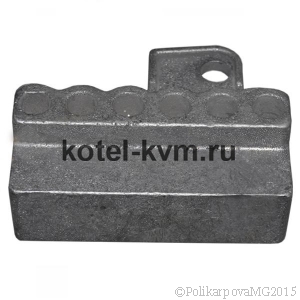

Держатель правый Т 9.05.002
Держатель правый Т 9.05.002

Держатель правый Т 9.05.002 (6 отверстий) (00.7003.002)

247q
Держатель левый Т 9.05.001
Держатель левый Т 9.05.001

Держатель левый Т 9.05.001 (6 отверстий) (00.7003.001).

247q
Держатель средний 6.30.2
Держатель средний 6.30.2

Держатель средний 6.30.2 (6 отверстий) (00.7003.003).

247q
Ролик 6.30.25
Ролик 6.30.25

Ролик 6.30.25 устанавливается в механические топки ТЧЗМ.

507q
Валик соединительный 401.4.05
Валик соединительный 401.4.05

Валик соединительный 401.4.05 (00.4105.013) устанавливается в механические топки ТЧЗМ.

670q
Шкив боковой Т 220.04.005
Шкив боковой Т 220.04.005

Шкив боковой Т 220.04.005 (00.5645.052).

8450q
Шкив заднего вала 00.5645.053
Шкив заднего вала 00.5645.053

Шкив заднего вала 00.5645.053 (Т 9.03.002) устанавливается в механические топки ТЧЗМ.

8450q
Вал передний в сборе Т 82.06.000
Вал передний в сборе Т 82.06.000

Вал передний в сборе Т 82.06.000 (00.9459.015) устанавливается в механические топки ТЧЗМ

150000q
Вал задний в сборе Т 298.01.090
Вал задний в сборе Т 298.01.090

Вал задний в сборе Т 298.01.090 (00.9459.014) устанавливается в механические топки ТЧЗМ.

132000q
Кронштейн шлакоснимателя 00.7004.014 (Т 160.00.001 А)
Кронштейн шлакоснимателя 00.7004.014 (Т 160.00.001 А)

Кронштейн шлакоснимателя 00.7004.014 (Т 160.00.001 А) устанавливается на топку ТЧЗМ.

780q
Полумуфта 483.21
Полумуфта 483.21

Полумуфта 483.21 устанавливается на топку ТЧЗМ.

8450q
Полумуфта 00.5684.001 (483.20)
Полумуфта 00.5684.001 (483.20)

Полумуфта 00.5684.001 (483.20) устанавливается на топку ТЧЗМ.

8450q
Не знаете, как выбрать котельное оборудование, которое вам нужно?

Оставьте ваши контактные данные и наши менеджеры свяжутся с вами

Имя
Телефон
Позвонить мне
Колосники ТЧЗМ
Валик ТЧЗМ
Валик топки ТЧЗМ
Колосники топки ТЧЗМ
Держатели топки ТЧЗМ
Держатели ТЧЗМ

Колосники ТЧЗМ

Колосники ТЧЗМ представляют собой чугунные отливки сложной формы, в которых предусмотрены отверстия для крепления к движущейся цепи и отверстия для крепления на них колосников.

Плоские колосники топки ТЧЗМ вставляются в держатели и для очистки полотна от шлака поворачиваются при движении полотна вокруг ведущей звездочки.

В механических топках ТЧЗМ применяется колосниковое полотно чешуйчатого типа.

Колосниковое полотно топки ТЧЗМ состоит из ведущих стальных цепей, в которые закрепляются держатели колосников. В отверстия держателей вставляются колосники ТЧЗМ. Чешуйчатое полотно натягивается на вал, и с помощью привода приводится в движение. Снизу тяжелое полотно поддерживают чугунные валики ТЧЗМ. Сквозь щели между колосниками и держателями в слой топлива поступает воздух необходимый для горения, образующиеся при горении зола и шлак сбрасываются с полотна при его повороте через валы.

Замена прогоревших колосников ТЧЗМ производится без разборки всего полотна, что дает более удобное обслуживание и ремонт конструкции.

Модельный ряд производимых колосников и запасных частей топки ТЧЗМ (применение и количество штук на топку)

Запасные части и колосники топки ТЧЗМ. Наименование Количество штук на изделие Масса 1 штуки, кг
Топка ТЧЗМ 2,7/4,0 Топка ТЧЗМ 2,7/5,6 Топка ТЧЗМ 2,7/6,5 Топка ТЧЗМ 2,7/8,0
Колосник (узкий) 00.1603.056 (6.30.26) 2058 2814 3150 4032 3,4
Колосник 00.1603.038 (Т 220.13.001) 1750 2345 2660 3220 3,7
Держатель левый (5 отверстий) 00.7003.004 (Т 220.13.002) 50 67 76 92 3,7
Держатель правый (5 отверстий) 00.7003.005 (Т 220.13.003) 50 67 76 92 3,71
Держатель средний (5 отверстий) 00.7003.006 (Т 220.13.004) 300 402 456 552 2,15
Держатель левый (6 отверстий) 00.7003.001 (Т 9.05.001) 49 67 75 91 4,4
Держатель правый (6 отвестий) 00.7003.002 (Т 9.05.002) 49 67 75 91 4,4
Держатель средний (6 отверстий) 00.7003.003 (6.30.2) 294 402 450 581 2,2
Валик (ролик) 00.4609.003 (6.30.25) 350 469 532 644 4,9
Уплотнение заднее левое 00.1629.014 (Т 22.01.001) 1 1 1 1 14
Уплотнение заднее правое 00.1629.013 (Т 22.01.002) 1 1 1 1 14
Уплотнение правое 00.1629.017 (Т 15.01.001) 1 1 1 1 16
Уплотнение левое 00.1629.016 (Т 15.01.002) 1 1 1 1 16
Уплотнение среднее 00.1629.015 (Т 15.01.003) 5 6 8 9 18,8
Валик соединительный 00.4105.013 (401.4.05) 50 67 76 92 7,2
Вал передний в сборе 00.9459.015 (Т 82.06.000) 1 1 1 1 942
Вал задний в сборе 00.9459.014 (Т 298.01.090) 1 1 1 1 795
Шкив боковой 00.5645.052 (Т 220.04.005) 2 2 2 2 38
Шкив заднего вала 00.5645.053 (Т 9.03.002) 6 6 6 6 41
Звездочка 00.5701.015 (Т 9.02.002) 8 8 8 8 48
Полумуфта 00.5684.001 (483.20) 1 1 1 1 28
Полумуфта 483.21 1 1 1 1 30,0
фурма крайняя Т 82.00.016 1 1 1 1 4,4
фурма средняя Т 82.00.017 1 1 1 1 3,8
Колосник (шлакосниматель) 00.1602.010 (Т 22.00.007 А) 10 10 10 10 8,6
Кронштейн шлакоснимателя 00.7004.014 (Т 160.00.001 А) 10 10 10 10 4,7
Цепь 00.9496.013-01 (Т 244.02.010) 9750 мм. - - - 8,9 (1 метр)
Цепь 00.9496.013 (Т 220.06.010) - 13065 мм. - - -
Цепь 00.9496.013-02 (Т 246.02.010) - - 14820 мм. - -
Цепь 00.9496.013-03 (Т 247.02.010) - - - 17940 мм. -
Подвеска Т 249.03.001 1 1 1 1 7,02
Подвеска Т 220.05.002 1 1 1 1 6,0
Корпус подшипника заднего вала Т 220.04.002 1 1 1 1 19,5
Букса задняя (00.6927.010) 2 2 2 2 2
Букса передняя правая (00.1426.002) 1 1 1 1 36,6
Букса передняя левая (00.1426.003) 1 1 1 1 1
Привод топки (00.9406.08) 1 1 1 1 190
Крышка подшипника глухая вед.вала 401.2.10 1 1 1 1
Крышка подшипника задн. Вала Т 298.01.902 1 1 1 1
Крышка подшипника с отв. вед.вала Т 9.02.007 1 1 1 1
Плита Т 81.01.205 2 2 2 2
Плита Т 81.01.115 1 1 1 1

Материал колосников

Материалом для изготовления колосников ТЧЗМ служит литейный чугун.
Колосник поддерживает слой горящего топлива, температура интенсивного горения может достигать и даже превышать 1000 °С. Постоянное прохождение потока кислорода усугубляет окислительные процессы на поверхности металла, из которого изготовлены колосники. Даже жаростойкая сталь средней стоимости с температурой начала окалинообразования около 750 °С, не говоря уже о листовых черных сталях, не выдержит длительной эксплуатации в данных условиях.

Купить колосники ТЧЗМ

Котельный завод "Энергоресурс" производит и реализует колосники различных моделей. Купить колосники ТЧЗМ можно сделав заявку на сайте котельного завода он-лайн или позвонить по телефону 8-913-255-07-44. Транспортирование колосников и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Менеджеры отдела сбыта дают консультацию по всем вопросам подбора оборудования и рассчитывают стоимость доставки до вашего региона.
