Циклоны батарейные ЦБ
Циклоны батарейные ЦБ

Циклоны батарейные ЦБ предназначены для очистки запылённых газов или воздуха от твёрдых частиц неслипающейся пыли или золы с размерами частиц более 5 мкм.

Батарейные циклоны БЦ 512
Батарейные циклоны БЦ 512

Батарейные циклоны БЦ 512 предназначены для очистки дымовых газов в паровых и водогрейных котельных

Батарейные циклоны БЦ 259
Батарейные циклоны БЦ 259

Батарейные циклоны БЦ 259 предназначены для очистки дымовых газов в паровых и водогрейных котельных

Батарейные циклоны БЦ 2
Батарейные циклоны БЦ 2

Батарейные циклоны БЦ 2 применяются в угольных паровых и водогрейных котельных средней и малой мощности.

Не знаете, как выбрать котельное оборудование, которое вам нужно?

Оставьте ваши контактные данные и наши менеджеры свяжутся с вами

Имя
Телефон
Позвонить мне
Циклон БЦ 2
Бункер циклона
Выхлопная труба БЦ
Конусы БЦ
Завихрители БЦ
Запчасти циклонов
Циклонные элементы
Чугунные циклоны
Производство циклонов БЦ
Изготовление батарейных циклонов
Производство батарейных циклонов
Изготовление БЦ 2
Изготовление циклонов БЦ
Производство циклонов

Батарейные циклоны

Батарейные циклоны БЦ используют для улавливания слабо- и среднеслипающихся пылей. Циклоны БЦ производят фильтрацию газов от летучей золы, пыли цемента, доломита, известняка, шамота и др. Не допускается применять циклоны БЦ для улавливания сильнослипающихся пылей.

Батарейные циклоны осуществляют очистку газов с содержанием пыли 0,05-0,1 кг/м3. Степень очистки газа в батарейных циклонах зависит от диаметра частиц пыли 65-85% - для частиц диаметром 5 мкм, 85-90% - для частиц диаметром 10 мкм и 90-95% - для частиц диаметром 20 мкм.

Батарейные циклоны отличаются простотой конструкции (не имеют движущихся частей) и могут быть использованы для очистки химически активных газов при высоких температурах. По сравнению с аппаратами, в которых отделение пыли осуществляется под действием сил тяжести или инерционных сил, циклоны обеспечивают более высокую степень очистки газа, более компактны и требуют меньших капитальных затрат.

Принцип работы батарейных циклонов

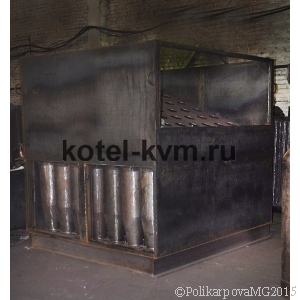

Батарейные циклоны состоят из параллельно работающих циклонных элементов, смонтированных в общем корпусе. Запыленный газ поступает через входной патрубок в газораспределительную камеру, ограниченную трубными решетками, в которых герметично закреплены циклонные элементы. Газ равномерно распределяется по отдельным элементам. В циклонном элементе поток запыленного газа движется вниз по спирали вдоль внутренней поверхности стенок циклона. При вращательном движении частицы пыли, как более тяжелые, перемещаются в направлении действия центробежной силы быстрее, чем частицы газа, концентрируются в слоях газа, примыкающих к стенкам аппарата, и переносятся потоком в пылесборник, где пыль оседает, а очищенный газ, продолжая вращаться по спирали, поднимается к верху и удаляется через выхлопную трубу. Пыль и зола оседает в бункере батарейных циклонов.

Устройство батарейных циклонов

Газ поступает сверху через кольцевое пространство между корпусом и выхлопной трубой. В кольцевом зазоре установлено закручивающее лопастное устройство "розетки" с восемью лопатками, расположенными под углом 25° или 30°. При помощи такого устройства происходит вращение газового потока. Направляющие аппараты в одной секции батарейного циклона должны иметь одно и то же направление вращения газа. Пыль из элемента ссыпается через пылеотводящий патрубок в общую пылесборную камеру аппарата.

Корпус и бункер батарейных циклонов производятся сварными из листовой стали. Сварные швы должны быть не только прочными, но и плотными. Эффективность очистки газа резко снижается при подсосе атмосферного воздуха внутрь циклона, особенно через бункер.

Газораспределительная камера исполняется клиновидной формы для обеспечения равномерного распределения газа по всем элементам. Корпус имеет прямоугольную конструкцию.

На стенке бункера для монтажных работ, осмотра и очистки устраивается люк. Если же в бункере установлена перегородка, то по обе стороны устанавливают два люка. Опорный пояс представляет собой сварную стальную конструкцию. Для жесткости по периметру с наружной стороны опорного пояса привариваются вертикальный полосы; с внутренней стороны привариваются направляющие листы под углом, равным углам наклона стенок бункера. На эти листы ложится бункер, опускаемый сверху.

Нижняя опорная решетка с ребрами жесткости устанавливается в опорных балках. Верхняя опорная решетка состоит из несущих полос расположенных по ширине газораспределительной камеры и приваренных к окаймляющей раме из полосовой стали. Между несущими полосами привариваются распорные полосы, которые образуют квадратные ячейки решетки. Размеры полос выбираются, исходя из конструктивных соображений: они должны обеспечивать прочность сооружения и возможность установки и приварки фланцев выхлопных труб.

Корпуса циклонных элементов устанавливаются на нижней опорной решетке.

Купить батарейные циклоны

Котельный завод "Энергоресурс" производит и реализует циклоны различных моделей. Купить батарейные циклоны можно сделав заявку на сайте котельного завода он-лайн или позвонить по телефону 8-913-255-07-44. Транспортирование циклонов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Менеджеры отдела сбыта дают консультацию по всем вопросам подбора оборудования и рассчитывают стоимость доставки до вашего региона.
