Циклоны ЦН

Главная»Каталог»Циклоны ЦН
Циклоны ЦН-11
Циклоны ЦН 11

Циклон ЦН 11 - воздухоочиститель, используемый в промышленности для очистки газов или жидкостей от взвешенных частиц.

Циклоны ЦН-15
Циклоны ЦН 15

Циклон ЦН 15 - воздухоочиститель, используемый в промышленности для очистки газов или жидкостей от взвешенных частиц.

Циклоны ЦН 24
Циклоны ЦН 24

Циклоны ЦН 24 служат для очистки газов от пыли со средним медианным диаметром более 20 мкм.

Циклоны ЦН 33
Циклоны ЦН 33

Циклоны ЦН 33 применяются для очистки газов от мелкой пыли, со средним диаметром 5-6 мкм.

Циклоны ЦН 34
Циклоны ЦН 34

Циклоны ЦН 34 предназначены для очистки от твердых частиц сажегазовой смеси после реакторов сажевого производства, газовоздушной смеси систем пневмотранспорта, аспирации и пневмоуборки.

Не знаете, как выбрать котельное оборудование, которое вам нужно?

Оставьте ваши контактные данные и наши менеджеры свяжутся с вами

Имя
Телефон
Позвонить мне
Батарейные циклоны
Батарейные циклоны
Циклоны ЦН
Циклоны ЦН 15
Циклоны ЦН 11

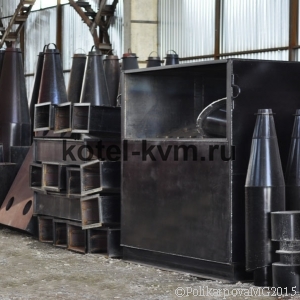

Циклон ЦН. Заготовки
Циклон ЦН. Заготовки
Циклон ЦН 15. Детали готовые к сборке

Циклон ЦН

Циклоны ЦН применяют для фильтрации запыленного воздуха. Также циклоны ЦН производят сухую очистку газов и воздуха, которые выделяются при обжиге, агломерации, сушке, сжигании топлива и других процессах производства. Циклоны ЦН, являются пылеуловителями в различных отраслях промышленности: черной и цветной металлургии, химической, нефтяной, машиностроительной промышленности, на предприятиях энергетики и других.

Циклоны ЦН являются пылеуловителями, которые имеют достаточно простую конструкцию, не требуют расходных материалов, а потому их эксплуатация достаточно дешева. Циклоны применяют для безотходного производства, так как некоторые виды пыли, собранные пылеуловителем, проходят стадию обработки.

Не допустимо использование циклонов типа ЦН в местах подверженных взрыву, для улавливания больших частиц пыли. Более эффективная фильтрация, зависит от размеров частиц пыли.

Конструктивные особенности циклонов ЦН

В зависимости от производительности по газу или от условий использования пылеуловителей производят циклоны одиночного или группового исполнения - 2, 4, 6 и 8 циклонов. Групповые циклоны имеют камеру очищенного воздуха, в виде "улитки" или сборника, поэтому способны произвести очистку больших объемов газов. Одиночные циклоны ЦН имеют только "улитку".

В зависимости от температуры вокруг циклона ЦН, оборудование производится из углеродистой стали (температура менее - 40 °С) и низколегированной стали (при температуре ниже -40 °С).

Конструкция циклона ЦН рассчитана на температуру до 400 °С и разряжение (относится к давлению) 5 (500) кПа (кгс/м2). Циклоны могут быть как левого, так и правого исполнения.

При фильтрации воздуха от абразивной пыли, которая вызывает износ крыльчаток вентилятора, циклоны следует устанавливать перед вентилятором. В группе циклонов ЦН патрубки с выходом очищенного воздуха могут быть соединены сборным коллектором с выходом воздуха вертикально и группой улиток каждого циклона, объединенных общим фланцем.

Обозначение циклона ЦН

Например: ЦН-15Л-700х4УП

ЦН - циклон НИИОгаза; 15 - угол наклона входного патрубка относительно горизонтали (град.); П, Л - "Правое" ("Левое") вращение газа; число после тире (700) - внутренний диаметр цилиндрической части циклона (мм); следующая цифра (4) - количество циклонов в группе; У - с; камерой очищенного газа в виде "улитки" С - с камерой очищенного воздуха в виде сборника; П - пирамидальная форма бункера.

Циклоны ЦН-15, в зависимости от требований предъявляемых к очистке газа, могут иметь либо самостоятельное применение, либо использоваться в качестве агрегатов первой или второй ступеней очистки, в сочетании с другими газоочистными агрегатами.

Основные параметры циклонов ЦН

Температура очищаемого газа, °С не более 400;

Давление (разрежение), кПа (кгс/м2) не более 5 (500).

Массовая концентрация пыли в очищаемом газе, г/м3:

  • для слабослипающихся пылей не более 1000;
  • для среднеслипающихся пылей 250.

Коэффициент гидравлического сопротивления:

  • для циклонов ЦН с "улиткой" - 175;
  • со сборником - 182;
  • для одиночных циклонов - 147.

Купить циклоны ЦН

Котельный завод "Энергоресурс" производит и реализует циклоны различных моделей. Купить циклоны ЦН можно сделав заявку на сайте котельного завода он-лайн или позвонить по телефону 8-913-255-07-44. Транспортирование циклонов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Менеджеры отдела сбыта дают консультацию по всем вопросам подбора оборудования и рассчитывают стоимость доставки до вашего региона.
