Циклон БЦ 259-(4x5)
Циклон БЦ 259-(4x5)
Цена с НДС: 352000 q
Данный товар вы можете купить на нашем заводе.

Отправьте нам заявку и мы перезвоним вам в ближайшее время.

Имя
Телефон
Позвонить мне

Технические характеристики

Марка БЦ 259-(4x5)
Вид Циклон БЦ 259
Производительность максимальная, м³/с 4
Количество элементов, шт 34
Внутренний диаметр циклонного элемента, мм 259
Степень очистки газов, % 90
Допустимая температура газов на входе до, °С 400
Аэродинамическое сопротивление, кгс/м² 40
Гидравлическое сопротивление, Па 1200
Применяемость с котлами Котел паропроизводительностью 4.0 т/ч
Габаритные размеры, длина*ширина*высота, мм 2624*2208*4480
Масса, кг 4000

Циклон БЦ 259-(4x5)

Батарейный циклон БЦ 259-(4х5) производит сухое улавливание золы, уносимой дымовыми газами водогрейных котлов производительностью 4 т/ч и теплопроизводительностью 2,8 МВт. Циклон БЦ-259-(4х5) устанавливают в газовом тракте перед дымососом.

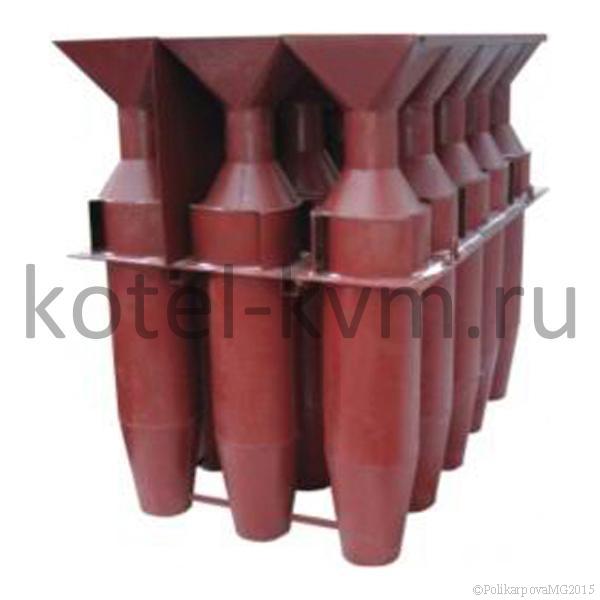

Конструкция батарейного циклона БЦ 259-(4х5)

Батарейный циклон БЦ 259 собирается из батарей циклонных элементов объединенных под общим корпусом, имеющих сборный бункер, общий отвод и подвод газов, которые обеспечивают надежную работу установки при работе котлов на многозольных топливах.

Батарейный циклон БЦ 259-(4х5) включает в себя 20 стальных циклонных элементов, трубной доски, кожуха и верхней панели с теплоизоляцией, присоединительных фланцев с шибером и бункера с теплоизоляцией. Корпус циклона БЦ 259-(4х5) выполняется секционным для поддержания оптимальных скоростей движения газов в циклонных элементах при переменной нагрузке. Этим достигается возможность попеременного отключения определенных секций. На крышке циклона устанавливается предохранительный клапан.

Принцип действия батарейного циклона БЦ 259-(4х5)

Запыленный газ подводят в секции циклона БЦ 259-(4х5) общим потоком равномерно по всему входному сечению во входную камеру. Запыленный газ из общего потока поступает в элементы и получает вращение от лопаток завихрителя. Двигаясь по инерции твердые частицы золы прижимаются к корпусу циклона БЦ 259-(4х5). Затем с газовым потоком спускаются по конической части циклона в золовой бункер.

При спирально-вихревом движении газов в центре циклона образуется пониженное давление. В зону пониженного давления устремляются очищенные от частиц золы дымовые газы. Изменив осевое направление движения на противоположное, очищенные дымовые газы направляются в выхлопную трубу циклонного элемента. Из выхлопных труб циклонных элементов дымовые газы собираются в общую выходную камеру и отсасываются дымососом котла.

При малых нагрузках циклона две из трех секций отключают при помощи шибера. Данная схема позволяет уменьшить переток газа через пылевой бункер из одного элемента в другой. Он возникает из-за различия гидравлического сопротивления в разных элементах циклона. Это связано с дефектами изготовления, неравномерностью распределения газа в циклонных элементах, а также с разной, "пылевой нагрузкой" на элементы. В зависимости от этого происходит ухудшению степени очистки газа.

Купить циклон БЦ 259-(4х5)

Котельный завод "Энергоресурс" производит и реализует циклоны различных моделей. Купить циклон БЦ-259-(4x5) можно сделав заявку на сайте котельного завода он-лайн или позвонить по телефону 8-913-255-07-44. Транспортирование циклонов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Менеджеры отдела сбыта дают консультацию по всем вопросам подбора оборудования и рассчитывают стоимость доставки до вашего региона.

Доставка осуществляется во все районы Забайкальского края:  Чита, Краснокаменск, Борзя, Петровск-Забайкальский, Нерчинск,  Шилка, Балей,  Могоча,  Хилок, Сретенск, Агинское, Акша, Александровский Завод, Верх-Усугли, Газимурский Завод, Горный-Зерентуй, Забайкальск, Кадая, Калга, Карымское, Красный Чикой, Кыра, Могойтуй, Нерчинский Завод, Нижний Цасучей, Октябрьский, Оловянная, Приаргунск, Тупик, Улеты, Урульга, Чара, Чернышевск, Хапчеранга, Шелопугино.
