Угольные котлы

Угольные котлы

Угольные котлы предназначены для отопления и горячего водоснабжения. Угольные котлы на естественной тяге устанавливаются в котельных с ручными топками, работают на естественной тяге. Воздух для сжигания топлива подается в топочную камеру при помощи вентилятора. Угольные котлы с топкой ТШПМ устанавливаются в механизированных котельных с топками ТШПМ с шурующей планкой, системами топливоподачи и золошлакоудаления, применяются в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды. Температура нагрева воды в котлах достигает 115° С, рабочее давление 3 - 6 МПа. Основным видом топлива является каменный и бурый уголь.

Угольные котлы без дымососа поставляются в комплекте с КИП, запорной арматурой, предохранительными устройствами. По желанию заказчика котлы работающие без дымососа могут быть укомплектованы насосами, теплообменником, щитом управления, дымовой трубой и системой газоходов. Угольные котлы с ТШПМ поставляется в комплекте с топкой ТШПМ, КИП, запорной арматурой, предохранительными устройствами. По желанию заказчика котлы с ТШПМ могут быть укомплектованы дымососом, золоуловителем, насосами, теплообменником, автоматикой, топливоподачей и шлакоудалением, дымовой трубой и системой газоходов.

Конструктивные особенности угольных котлов

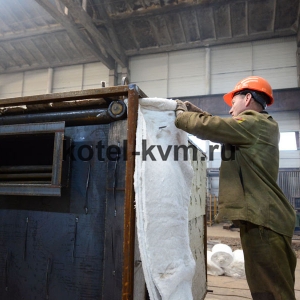

Угольные котлы изготавливаются из стальных труб и листового проката. В передней части котлов имеется топочная часть, располагаемая над топкой, в задней части котлов два пакета конвективного блока, выход газов организован в задней верхней части котлов. Котельный блок имеет каркас на котором закрепляются теплоизоляционные материалы, и сверху обшитый листовой сталью. Изоляция не дает наружной стенке нагреваться, температура не поднимается выше чем 30°С. Сверху конвективной части в обшивке котлов имеется люк для очистки конвективных пакетов от золовых отложений. Внизу топки выполняется зольный короб с дверкой для очистки короба, поддувала. Подвод и отвод воды в котлах выполняется сверху и сзади котельного блока, множественные перегородки в трубной системе котлов обеспечивают высокоскоростную гидравлическую схему котлов.

Для обеспечения контроля за безопасной работой котлов на подающем и отводящем трубопроводе устанавливается манометр и термометр. Для сброса давления, в случае его повышения на выходе из котлов устанавливаются предохранительные клапаны.

Принудительная циркуляция обеспечивается сетевым насосом, параметры которого подбираются в зависимости от обслуживаемой сети.

Угольные котлы работающие без дымососа

Топливо через топочную дверцу загружается на колосниковую решетку, провал золы происходит через отверстия в колосниках в золовой короб. Очистка золового короба производится по мере необходимости. В верхних коллекторах устанавливаются воздушные вентили, для спуска попавшего в котлы при заполнении их водой воздуха и предотвращения накипеобразования. В нижних коллекторах котлов для их очистки от шламовых отложений предусмотрены дренажные вентили. При использовании ряда топлив требуется периодическая очистка конвективных поверхностей нагрева от золошлаковых отложений, для этого сбоку котлов есть дверка для их очистки.

Естественная тяга в угольных котлах без дымососа системе газоходов и дымовой трубе развивается под действием плотности дымовых газов и атмосферного воздуха. Чем больше разность, тем больше развивается тяга. Плотность в свою очередь зависит от температуры, чем ниже температура наружного воздуха, тем лучше тяга.

В момент пуска угольных котлов на самотяге горячие газы пускаются, через обводной газоход. Который установлен сбоку котлов и соединяет топку котлов и газоход котельной. Не имея на своем пути никакого сопротивления, горячие газы свободно выходят из топки котлов и двигаются по обводному газоходу с минимальным аэродинамическим сопротивлением, разогревают дымовую трубу и в ней появляется естественная тяга. В момент установления стабильного режима горения слоя топлива в топке, обводной газоход перекрывается, и газы вытягиваются (протягиваются) через конвективные пакеты, температура горячих газов снижается до 200 °С. КПД котлов достигает 80%. При эксплуатации угольных котлов без дымососа нет затрат на электроэнергию, нет потерь с уходящими газами, эффективно сжигается топливо, конструкция котлов оптимальна.

Конструкция угольных котлов на самотяге защищена патентом и охраняется законом об авторских правах. Любое воспроизведение данного решения в конструкции котлов, возможно только с разрешения авторов.

Угольные котлы с топкой ТШПМ

Топливо подается в котельную с помощью скипового подъемника СКИП, грейфера либо скребкового или ленточного транспортера. Из транспортера топливоподачи топливо попадает в бункер механической топки ТШПМ. Привод топки ТШПМ приводит в движение секторный питатель топлива и шурующую планку. Секторный питатель открывается и на колосниковое полотно поступает топливо. Шурующая планка в котлах производит возвратно поступательные движения. Шурующая планка котлов представляет собой конструкцию из двух водоохлаждаемых труб круглого сечения и собственно планки в форме треугольника с большим углом наклона передней грани и меньшим углом наклона задней грани. При движении планки в котлах по колосниковой решетке топки вперед происходит значительное перемещение частиц угля в горизонтальном направлении, и их подъем и переваливание через планку. Когда шурующая планка движется назад, то уголь смещается не более чем на четверть от величины сдвига в прямом направлении. Для надежного заполнения колосниковой решетки углем, а также осуществления шуровки слоя, делается чередование ходов планки на разную длину с различными интервалами времени. По мере сгорания топлива слой продвигается в конец колосниковой решетки и сбрасывается в канал шлакозолоудаления откуда удаляется в  бункер золы и шлака, либо отвал.

Для обеспечения процесса горения в топку котлов с топкой ТШПМ вентилятором наддува подается воздух. Дымовые газы удаляются через дымовую трубу с помощью дымососа. Принудительная циркуляция воды обеспечивается сетевым насосом. Подпитка сетевой воды производится подпиточным насосом. В верхних коллекторах устанавливаются воздушные вентили, для спуска попавшего в котел при заполнении его водой воздуха и предотвращения накипеобразования. В нижних коллекторах котлов для их очистки от шламовых отложений предусмотрены дренажные вентили. При использовании ряда топлив требуется периодическая очистка конвективных поверхностей нагрева от золошлаковых отложений, для этого сбоку котлов есть дверка для их очистки.

Монтаж угольных котлов

Котлы поставляется максимальной монтажной готовности. Котельный блок или топка устанавливаются на ровную бетонную поверхность и закрепляется анкерными болтами. Подсоединяется регулятор тяги и дутья. Подводится трубопровод сетевой воды и монтируется газоход, подключается дутьевой вентилятор и дымосос.

Основными достоинствами угольных котлов являются:

• простота в эксплуатации;
• надежность;
• экономичность;
• компактные размеры;
• высокий КПД;
• низкая цена котла.

Купить угольные котлы

Котельный завод "Энергоресурс" производит и реализует водогрейные котлы различных моделей. Купить угольные котлы можно сделав заявку на сайте котельного завода он-лайн или позвонить по телефону 8-913-255-07-44. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Менеджеры отдела сбыта дают консультацию по всем вопросам подбора оборудования и рассчитывают стоимость доставки до вашего региона.
