Топка ТШПМ-0,8

Топка ТШПМ-0,8
290000 q
Всю информацию вы можете уточнить у менеджеров

Оставьте ваши контактные данные и с вами свяжутся

Имя
Телефон
Позвонить мне

Технические характеристики

Марка ТШПМ-0.8
Мощность, МВт 0.8
Вид топки Механическая ТШПМ
Вид топлива Каменный и бурый уголь
Коэффициент избытка воздуха за топкой, не более 1.6
Активная площадь колосниковой решетки, м² 0.8
Скорость движения колосникового полотна, м/ч 1.3...19.3
Давление воды для охлаждения решетки и планки, МПа (кгс/см²) 0.6 (6.0)
Установочная мощность, кВт 3
Режим работы Наладочный и автоматический
Габаритные размеры, длина*ширина*высота, мм 3419*1180*2023
Масса, т 1.3

Топка ТШПМ-0,8

Топка ТШПМ-0,8 - это механическая топка с шурующей планкой. Топка ТШПМ устанавливается в механические водогрейные и отопительные стационарные котельные, а также модульные котельные. Топка ТШПМ-0,8 обеспечивает автоматическую подачу топлива на топочную решётку, шурование и перемещение слоя горящего топлива и сброс золы и шлака при помощи шурующей планки с электромеханическим приводом.

Топка ТШПМ-0,8 применяется в котельных с механическими транспортерами топливоподачи и шлакоудаления. Топка предназначена для сжигания каменных и бурых углей. С топкой ТШПМ могут работать как стальные водотрубные котлы типа КВ, КВС, котлы Гефест, так и чугунные секционные котлы Братск, Братск М.

Конструктивные особенности топки ТШПМ 0,8

Топка ТШПМ-0,8 включает в себя:

  • водоохлаждаемую решетку;
  • основание топки;
  • шурующую планку;
  • каретку топки;
  • раму привода;
  • привод каретки;
  • угольный бункер;
  • вентилятор;
  • щит управления.

Системой топливоподачи котельной в бункер топки подается топливо. Для создания запаса топлива и подачи его на решетку при помощи секторного питателя, устанавливают бункер. Секторный питатель приводится в движение тягой.

Необходимое для движения шурующей планки и секторного питателя усилие, создается приводом топки ТШПМ-0,8.

При движении шурующей планки вперед слой топлива, который лежит на решетке, начинает производить волнообразные движения, это способствует его перемешиванию, а при обратном движении планки часть раскаленного топлива с середины решетки перемещается к фронту. За счет этого улучшаются условия воспламенения новых порций угля, поступающих на решетку, раскаленные частицы являются очагами воспламенения свежего топлива.

При движении планки назад, топливо смещается на 15-25% от величины сдвига в прямом направлении. Зола и шлак сбрасываются с решетки в канал золошлакоудаления.

Автоматика топки регулирует движение планки. Для более надежного заполнения решетки топливом, а также осуществления шуровки слоя происходит чередование ходов планки на разную длину. Выбор движения планки определяется в зависимости от характеристик топлива, длины решетки и тепловой нагрузки топки.

В топке ТШПМ-0,8 предусмотрены устройства независимого регулирования объема дутьевого воздуха по зонам горения, подаваемого вентилятором под решетку и подача вторичного воздуха в зону горения над решеткой. Диапазон регулирования мощности топки обеспечивается изменением интервала времени между циклами хода шурующей планки и объема подачи дутьевого воздуха в зоны горения топлива.

При прекращении подачи электроэнергии и отклонениях от допустимых значений давления, температуры воды на выходе из котла, разрежения в топочной камере, автоматика безопасности обеспечивает отключение дутьевого вентилятора, автоматической подачи топлива и включение светозвуковой сигнализации.

В комплект поставки топки ТШПМ-0,8 входит: блок топочный ТШПМ-0,8 в сборе с опорной рамой, каретка, привод, планка шурующая, угольный бункер, запорная арматура, приборы КИП, щит автоматики, вентилятор ВЦ 14-46 № 2,4 с эл. дв. 4/3000, паспорт и инструкция по эксплуатации топки ТШПМ-0,8.

Купить топку ТШПМ-0,8

Котельный завод "Энергоресурс" производит и реализует топки различных моделей. Купить топку ТШПМ-0,8 можно сделав заявку на сайте котельного завода он-лайн или позвонить по телефону 8-913-255-07-44. Транспортирование топок и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Менеджеры отдела сбыта дают консультацию по всем вопросам подбора оборудования и рассчитывают стоимость доставки до вашего региона.

Доставка осуществляется во все районы Забайкальского края:  Чита, Краснокаменск, Борзя, Петровск-Забайкальский, Нерчинск,  Шилка, Балей,  Могоча,  Хилок, Сретенск, Агинское, Акша, Александровский Завод, Верх-Усугли, Газимурский Завод, Горный-Зерентуй, Забайкальск, Кадая, Калга, Карымское, Красный Чикой, Кыра, Могойтуй, Нерчинский Завод, Нижний Цасучей, Октябрьский, Оловянная, Приаргунск, Тупик, Улеты, Урульга, Чара, Чернышевск, Хапчеранга, Шелопугино.

Вас может заинтересовать

Топка ТЛЗМ-0,8/3,0
Топка ТЛЗМ-0,8/3,0

Топка ТЛЗМ-0,8/3,0 механическая с движущимся ленточным колосниковым полотном заднего хода и забрасывателем.

808500q
Топка ТЛПХ 1,1х3,0
Топка ТЛПХ 1,1х3,0

Топка ТЛПХ 1,1х3,0 механическая топка с движущимся ленточным колосниковым полотном переднего хода.

1749000q
Топка ТЧЗМ-2,7/4
Топка ТЧЗМ-2,7/4

Топка ТЧЗМ-2,7/4 механическая топка с движущейся цепной колосниковой решеткой чешуйчатого типа и забрасывателями ЗП.

1852500q

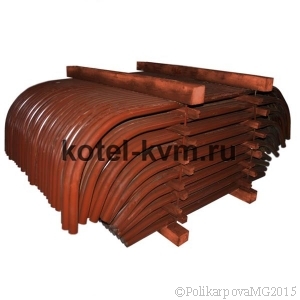

Трубы котлов КЕ 4-14
