Циклоны ЦН-15-800

Циклон ЦН-15-800-1УП
Циклон ЦН-15-800-1УП

Циклон ЦН-15-800-1УП производительностью от 1,25 до 2,55 м³/с.

83600q
Циклон ЦН-15-800-2УП
Циклон ЦН-15-800-2УП

Циклон ЦН-15-800-2УП производительностью от 2,5 до 4 м³/с, состоящий из двух циклонов диаметром 800 мм.

176000q

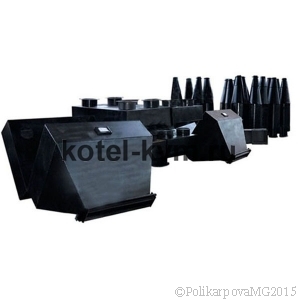

Циклон ЦН-15-800-2CП
Циклон ЦН-15-800-2CП

Циклон ЦН-15-800-2CП производительностью от 2,5 до 4 м³/с.

178200q
Циклон ЦН-15-800-4УП
Циклон ЦН-15-800-4УП

Циклон ЦН-15-800-4УП производительностью от 5,03 до 8,03 м³/с.

259600q
Циклон ЦН-15-800-4CП
Циклон ЦН-15-800-4CП

Циклон ЦН-15-800-4CП производительностью от 5,03 до 8,03 м³/с.

262900q
Циклон ЦН-15-800-6УП
Циклон ЦН-15-800-6УП

Циклон ЦН-15-800-6УП производительностью от 5,8 до 9,19 м³/с.

412500q
Циклон ЦН-15-800-6СП
Циклон ЦН-15-800-6СП

Циклон ЦН-15-800-6СП производительностью от 5,8 до 9,19 м³/с.

416900q
Не знаете, как выбрать котельное оборудование, которое вам нужно?

Оставьте ваши контактные данные и наши менеджеры свяжутся с вами

Имя
Телефон
Позвонить мне
Циклоны ЦН
Циклоны ЦН 15
Циклоны ЦН 11
Производство циклонов ЦН 15
Изготовление ЦН 15
Производство циклонов
Изготовление циклонов ЦН

Циклон ЦН-15-800

Циклоны ЦН-15-800 применяют для фильтрации запыленного воздуха. Также циклоны ЦН-15-800 производят сухую очистку газов и воздуха, которые выделяются при обжиге, агломерации, сушке, сжигании топлива и других процессах производства. Циклоны ЦН-15-800, являются пылеуловителями в различных отраслях промышленности: черной и цветной металлургии, химической, нефтяной, машиностроительной промышленности, на предприятиях энергетики и других.

Циклоны ЦН-15-800 являются пылеуловителями, которые имеют достаточно простую конструкцию, не требуют расходных материалов, а потому их эксплуатация достаточно дешева. Циклоны применяют для безотходного производства, так как некоторые виды пыли, собранные пылеуловителем, проходят стадию обработки.

Не допустимо использование циклонов типа ЦН-15-800 в местах подверженных взрыву, для улавливания больших частиц пыли. Более эффективная фильтрация, зависит от размеров частиц пыли.

Конструктивные особенности циклонов ЦН-15-800

В зависимости от производительности по газу или от условий использования пылеуловителей производят циклоны одиночного или группового исполнения - 2, 4, 6 и 8 циклонов. Групповые циклоны имеют камеру очищенного воздуха, в виде "улитки" или сборника, поэтому способны произвести очистку больших объемов газов. Одиночные циклоны ЦН имеют только "улитку".

В зависимости от температуры вокруг циклона ЦН-15-800, оборудование производится из углеродистой стали (температура менее -40 °С) и низколегированной стали (при температуре ниже -40 °С).

Конструкция циклона ЦН-15-800 рассчитана на температуру до 400 °С и разряжение (относится к давлению) 5(500) кПа (кгс/м2). Циклоны могут быть как левого, так и правого исполнения.

При фильтрации воздуха от абразивной пыли, которая вызывает износ крыльчаток вентилятора, циклоны следует устанавливать перед вентилятором. В группе циклонов ЦН патрубки с выходом очищенного воздуха могут быть соединены сборным коллектором с выходом воздуха вертикально и группой улиток каждого циклона, объединенных общим фланцем.

Циклоны ЦН-15 группового исполнения производят с вращением потока газов "левого" или "правого" типа, одиночные циклоны существуют только с вращением "правого" типа.

В зависимости от компоновки групповые циклоны ЦН-15-800 бывают с камерой очищенного газа (циклон с видом "улитки" или с видом сборника), а одиночные циклоны существуют только в форме "улитки".

Бункеры циклонов ЦН-15 делаются в форме пирамиды.

Условное обозначение циклонов ЦН-15-800

  • Ц - обозначение циклона;
  • Н - обозначение конструкции НИИОгаза;
  • 15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах);
  • цифры после тире: вначале обозначается внутренний диаметр цилиндрической части циклона ( в мм.); следующая цифра (после знака умножения) - количество циклонов в группе;
  • У - камера очищенного газа - "улитка";
  • С - камера очищенного газа - сборника;
  • П - пирамидальная форма бункера.

Основные параметры циклонов ЦН-15-800

1. Температура очищаемого газа, °С не более 400.

2. Давление (разрежение), кПа (кгс/м2) не более 5 (500)

3. Массовая концентрация пыли в очищаемом газе, г/м3:

  • для слабослипающихся пылей не более 1000
  • для среднеслипающихся пылей 250

4. Коэффициент гидравлического сопротивления:

  • для циклонов ЦН - 15 с "улиткой" - 175;
  • со сборником - 182;
  • для одиночных циклонов - 147.

Габаритные и присоединительные размеры циклона ЦН 15-800

Без улитки:

Наименование D H H1 d d1 a/b l Масса, кг
Циклоны ЦН 15-800 800 3648 1600 472 320 538/218 480 288

С улиткой:

Наименование D H H1 d d1 a/b l Масса, кг
Циклоны ЦН 15-800 800 4088 1600 472 320 538/218 480 360

Купить циклоны ЦН-15-800

Котельный завод "Энергоресурс" производит и реализует циклоны различных моделей. Купить циклоны ЦН-15-800 можно сделав заявку на сайте котельного завода он-лайн или позвонить по телефону 8-913-255-07-44. Транспортирование циклонов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Менеджеры отдела сбыта дают консультацию по всем вопросам подбора оборудования и рассчитывают стоимость доставки до вашего региона.
